【教程分享-案例】为心爱的Moblua6定制开机音效

[复制链接]
查看12378 | 回复17 | 2022-1-24 21:57:12 | 显示全部楼层 |阅读模式
教程评分说明
(此评分仅作标准展示)

评分项1:技术大神(满分30)
        标准:涉猎了大众模友的知识盲区。
        得分: 15/30
        评语:技术技巧上都没什么难度,就是得会点小学音乐。

评分项2:效果拔群(满分30)
        标准:演示效果技惊四座,功能实用碾压全场。
        得分:18/20
        评语: 社死的开机音乐能让飞友对你飞机印象特别深刻。

评分项3:轻松复制(满分20)
        标准: 看完教程能轻松还原。
        得分: 18/20
        评语: 会基本电脑操作,具备三年级的乐理,能看懂最基本的代码就能学完成。


评分项4:表述清晰(满分20)
        标准:合理图文和视频表达,逻辑连贯,表意准确,排版清晰。
        得分:18/20
        评语:有图文视频,也有乐理解释,阅读体验良好。

        总分:69


教程正文
【参赛视频】

标题小飞机也能自定义开机音效啦——手把手教你把简谱写入Bluejay固件
视频

【背景介绍】
很多爱折腾的朋友都会给自己的飞机制作专属的电调开机音乐
以前自定义音乐只能在32位的电调上实现,而小尺寸飞机上比如Mobula6,大多都还在使用8位电调,开机音乐就无法改动
近期电调固件BlueJay的最新固件版本增加了对8位电调的自定义音乐支持但是编码的模式却和之前不太一样。所以今天我们就手把手教你怎么DIY一首属于你自己的个性开机音乐。


第一步:更新电调固件
要自定义音效,我们需要先更新电调的固件。
我们可以直接在ESC-configurator网站上进行在线刷写。
这里要感谢一下@市民姜先生为我们做了页面的中文翻译,并提供了国内的镜像。给老铁抱拳了嗷

Bluejay在线刷写地址

Bluejay刷写步骤

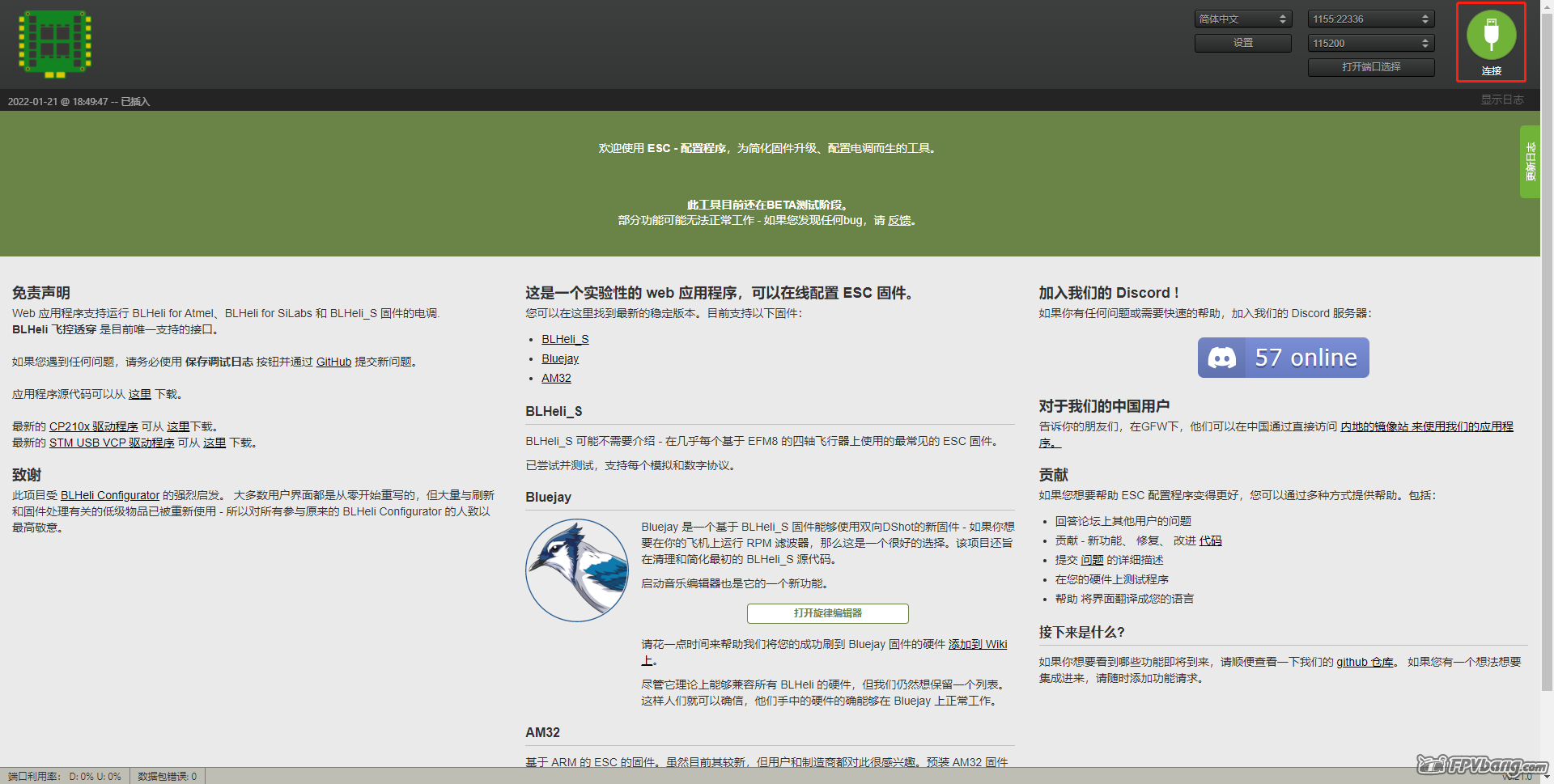

1. 打开网站,将一架装有8位电调的飞机上电,然后连接至电脑

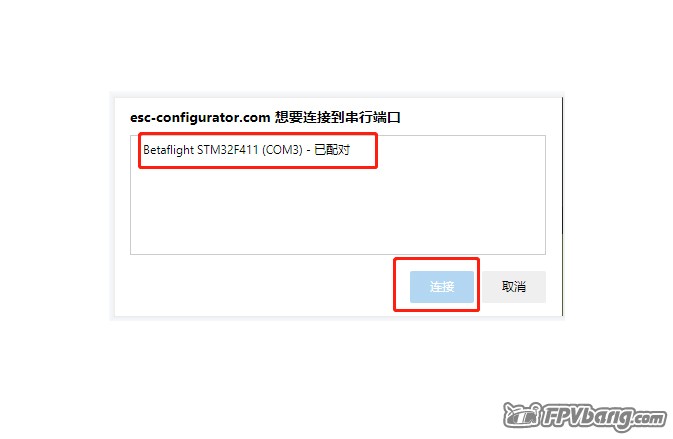

2. 点击右上角-选择串行端口在弹出窗口中选择对应的飞控,再点击连接】按钮
如果此时你的电脑没有识别到飞控,可在左侧下载相应的电脑驱动,再次尝试。

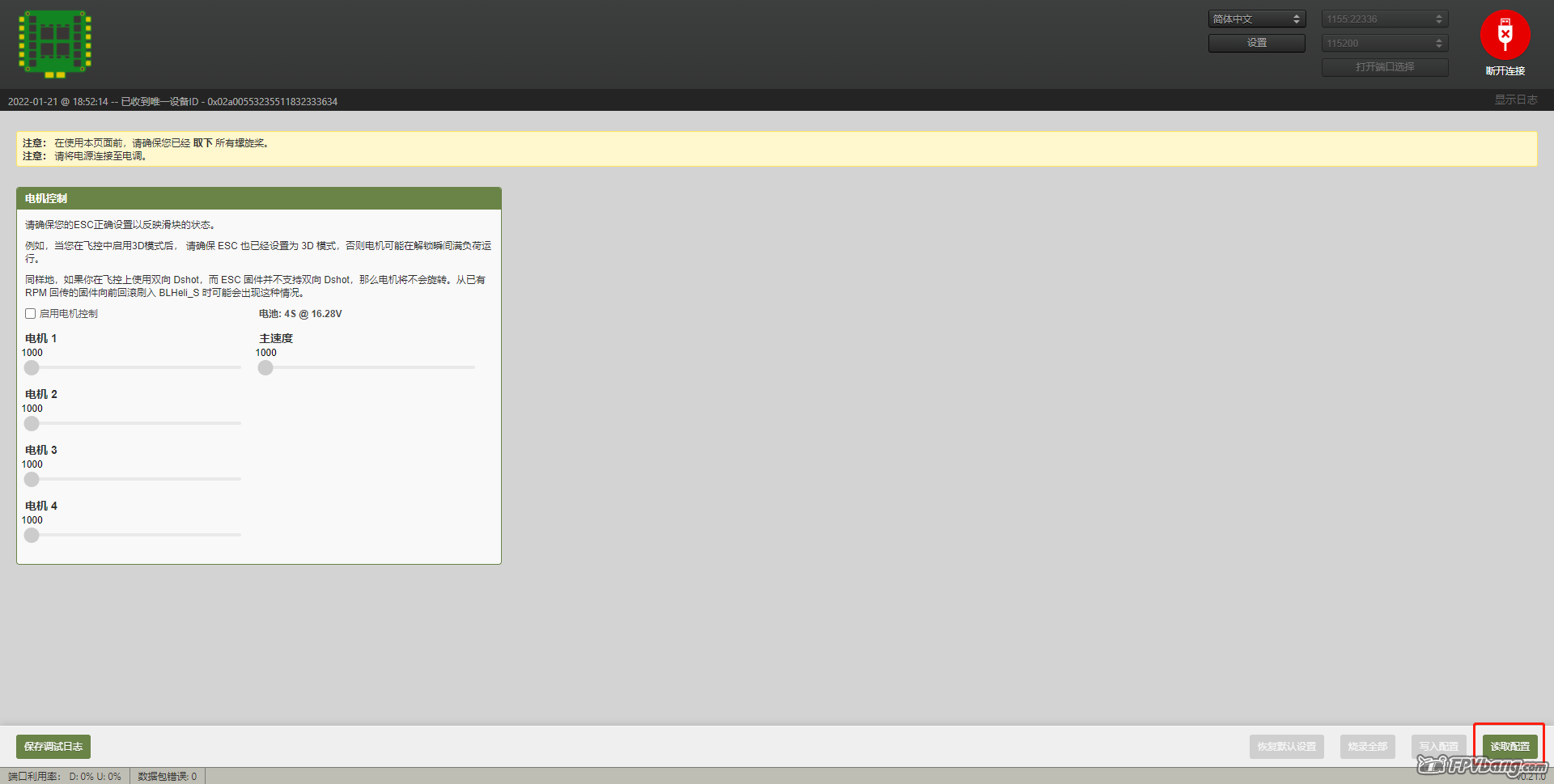

3. 点击右下角读取配置按钮

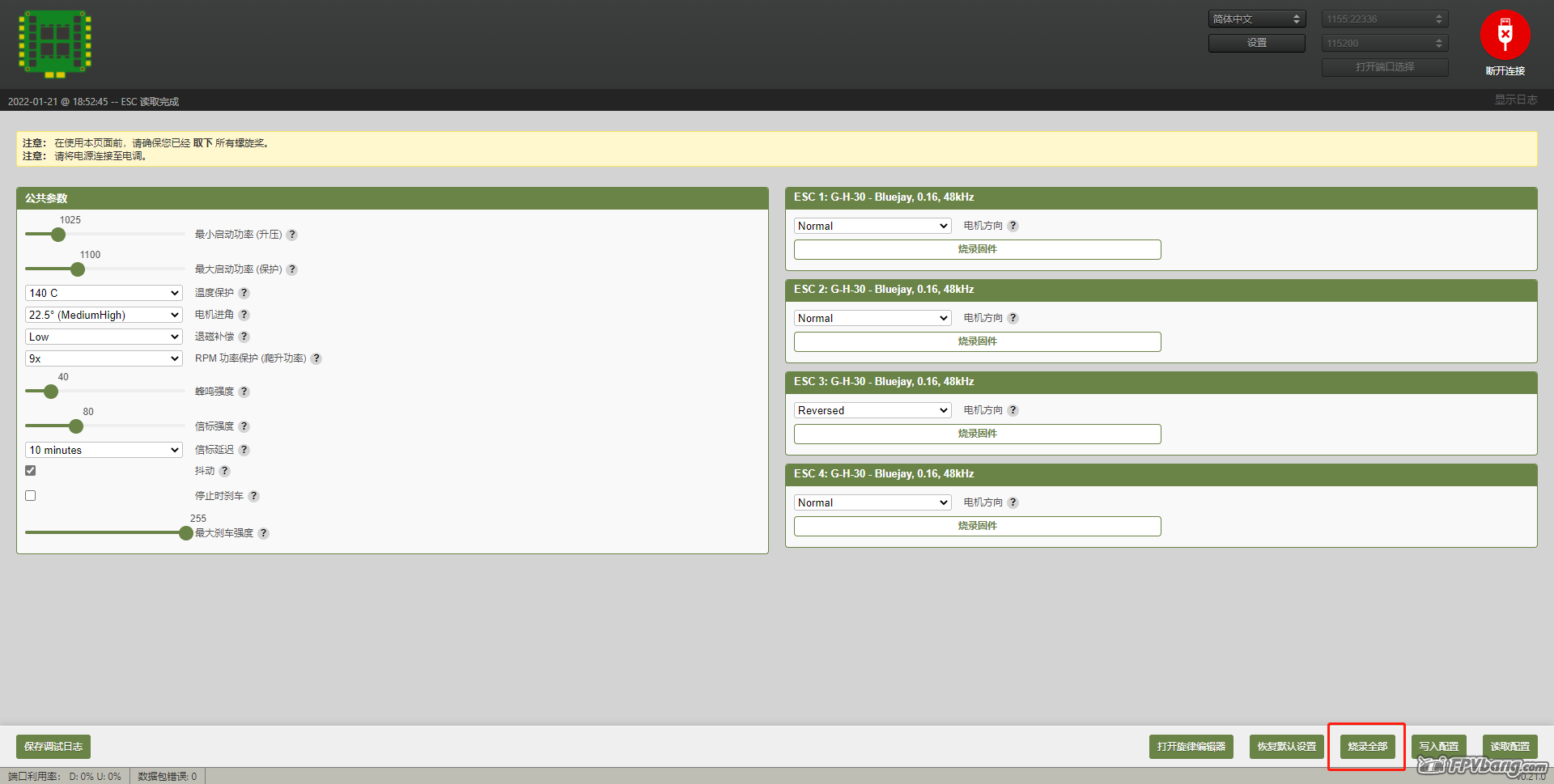

4. 然后点击烧录全部按钮

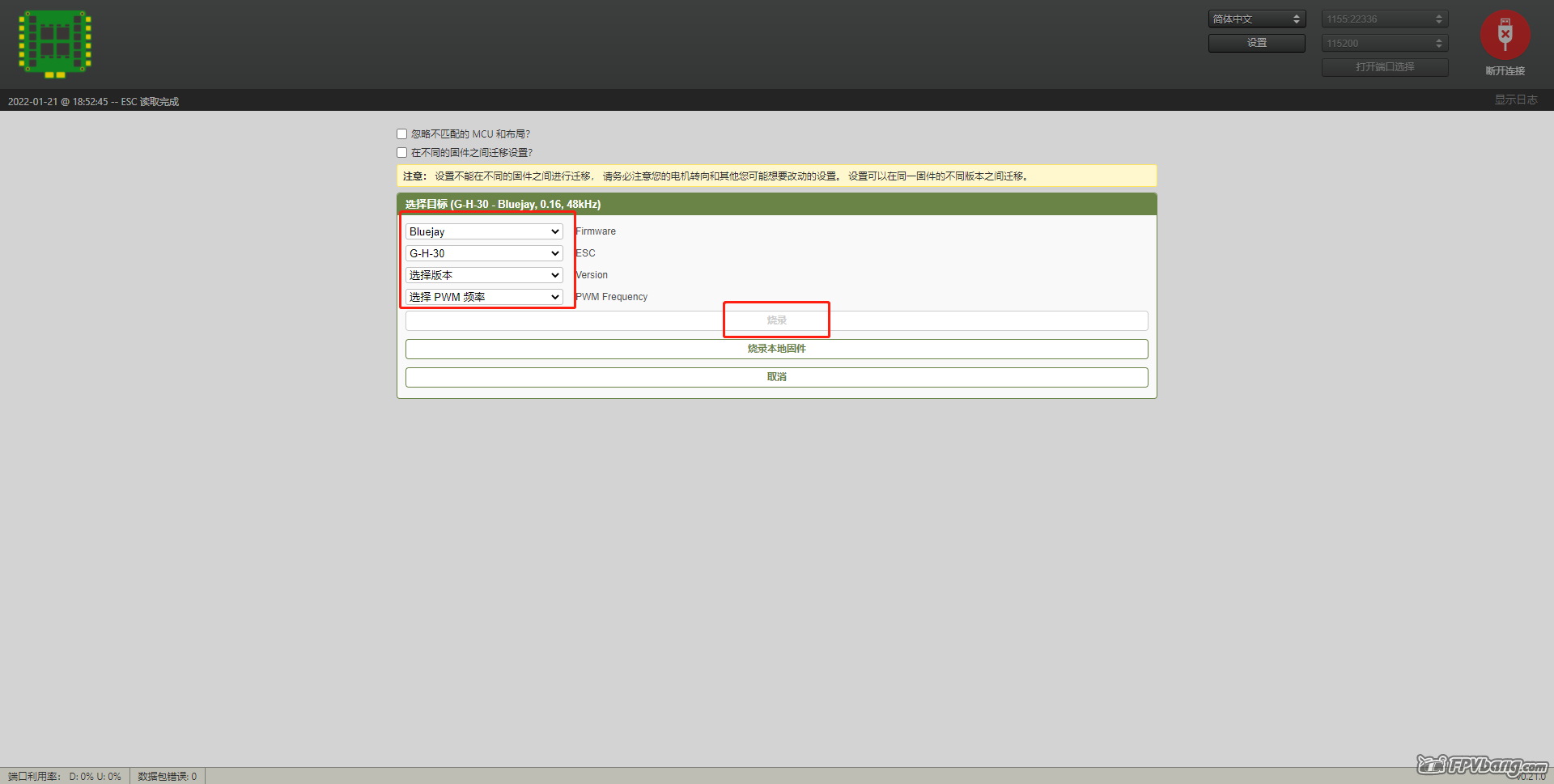

5. 设置参数点击烧录按钮

Firmare固件选择Bluejay
Esc处会自动识别,不要手动更改
* 固件种类保持默认,这里要记录一下之前使用的固件版本。毕竟穿越机的固件都是开源社区提供的,不同的版本可能存在兼容性上的差异,如果刷完固件后电机会发出噪音或过热,那就再刷回去。
Version版本选择最新的稳定版(目前是0.16)
PWM Frequency频率选择48当然有经验的朋友可以。根据电调信号自行选择

P.S. 需要注意的是,固件烧录完成后,需要重新校正并更改电机转向

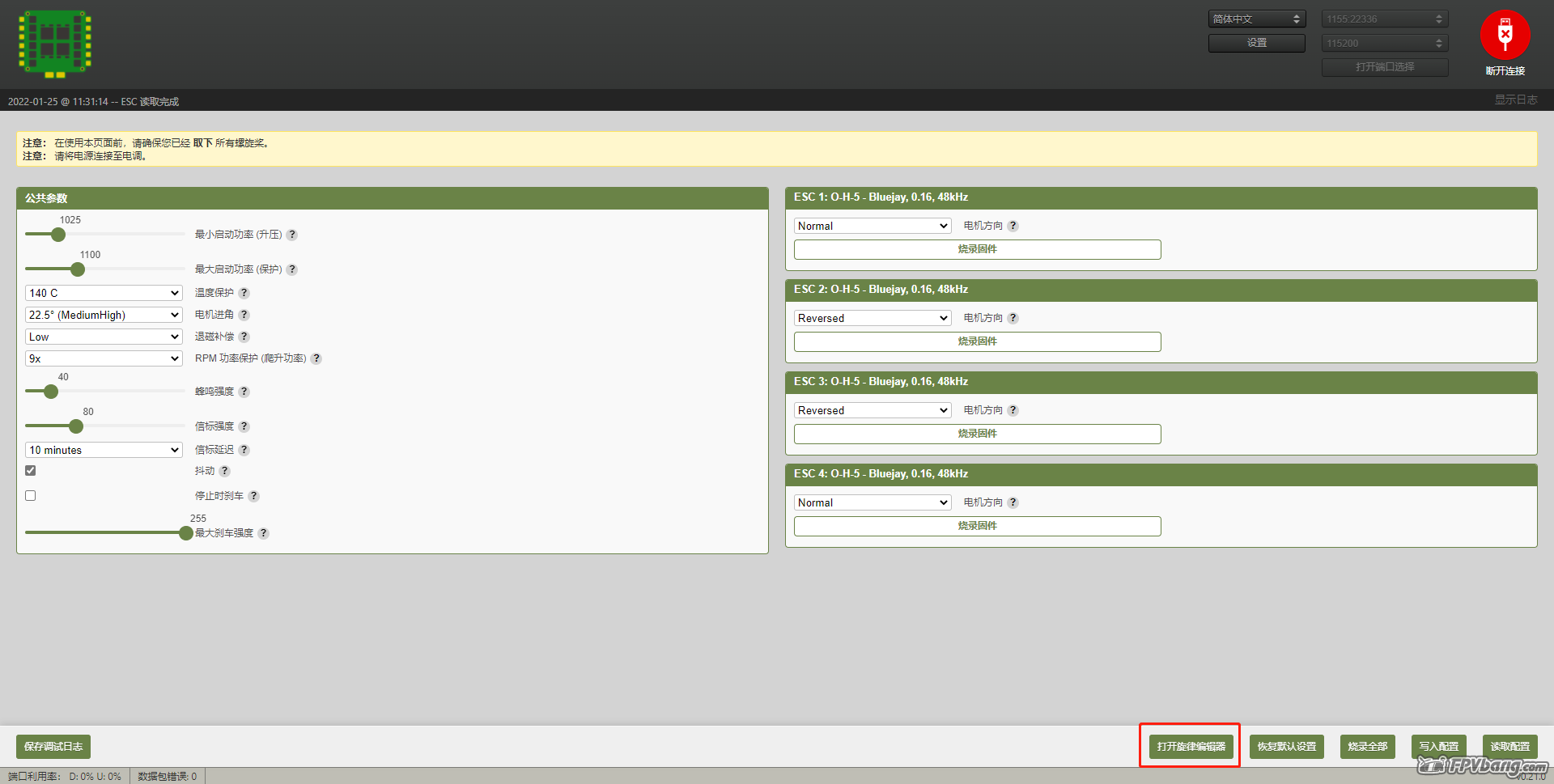

6. 等进度条全部读完就表示烧录成功了,此时你可以在界面底部看到多出了一个旋律编辑器的选项



第二步:旋律编辑器的正确打开方式

首先,我们需要明确的是,旋律编辑器只能识别特定的代码。因此要使用旋律编辑器,我们需要先了解:如何把“节奏和旋律”转换为“编辑器可以识别的代码”。

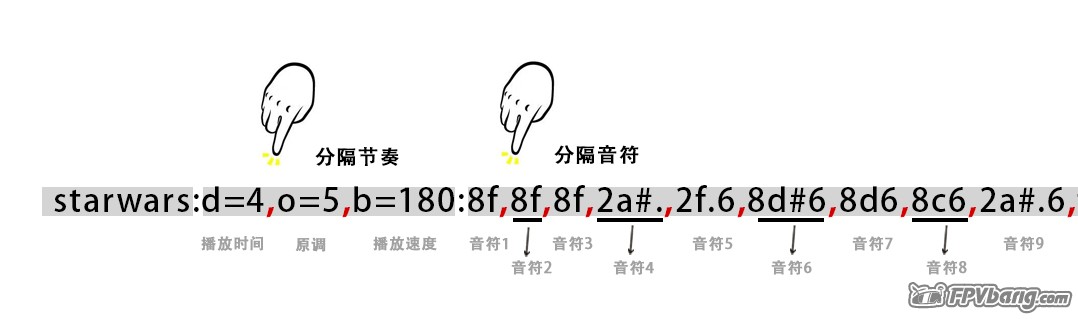

以下面这段旋律代码为例,我们先来了解一下代码的组成:
  1. starwars:d=4,o=5,b=180:8f,8f,8f,2a#.,2f.6,8d#6,8d6,8c6,2a#.6,f.6,8d#6,8d6,8c6,2a#.6,f.6,8d#6,8d6,8d#6,2c6
复制代码


1)  旋律代码的三个组成部分
一段完整的旋律代码包含三个部分分别是乐曲名称节奏设置旋律

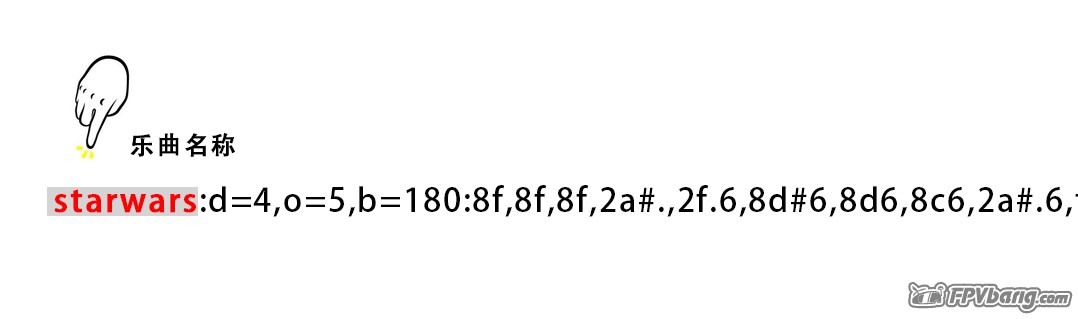

第一段代码【starwars】——乐曲名称
此段代码是用来自定义乐曲名称的可以使用英文也可以使用中文自己看得懂就行。

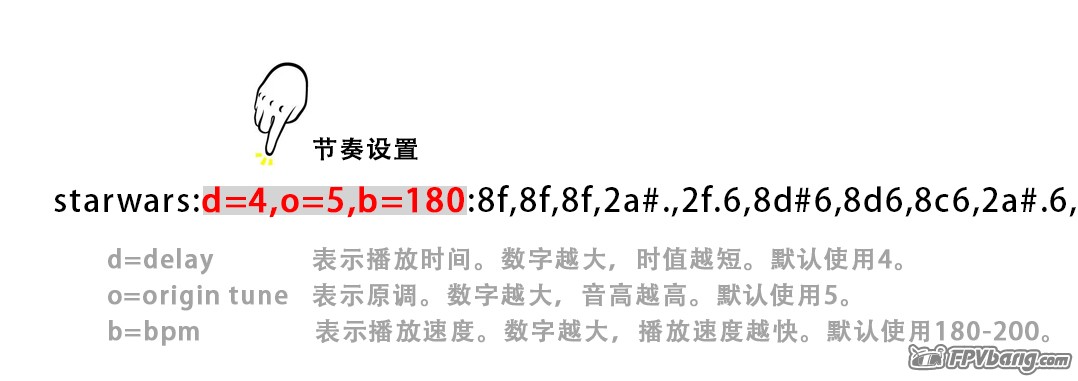

第二段代码【d=4,o=5,b=180】——节奏设置
此段代码是用来设置乐曲节奏的如果不太懂乐理就按默认设置来,如果随意修改会导致节奏错乱。我们的教程将会以默认设置为基础。

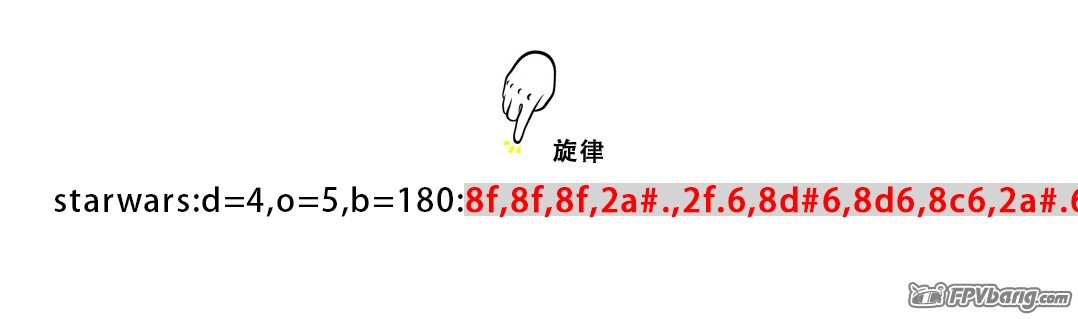

第三段代码【8f,8f,8f,2a#.,2f.6,……】——旋律
此段代码是用来设置旋律的我们需要把简谱中的音符变成代码。

2)旋律代码中的字母是什么意思?

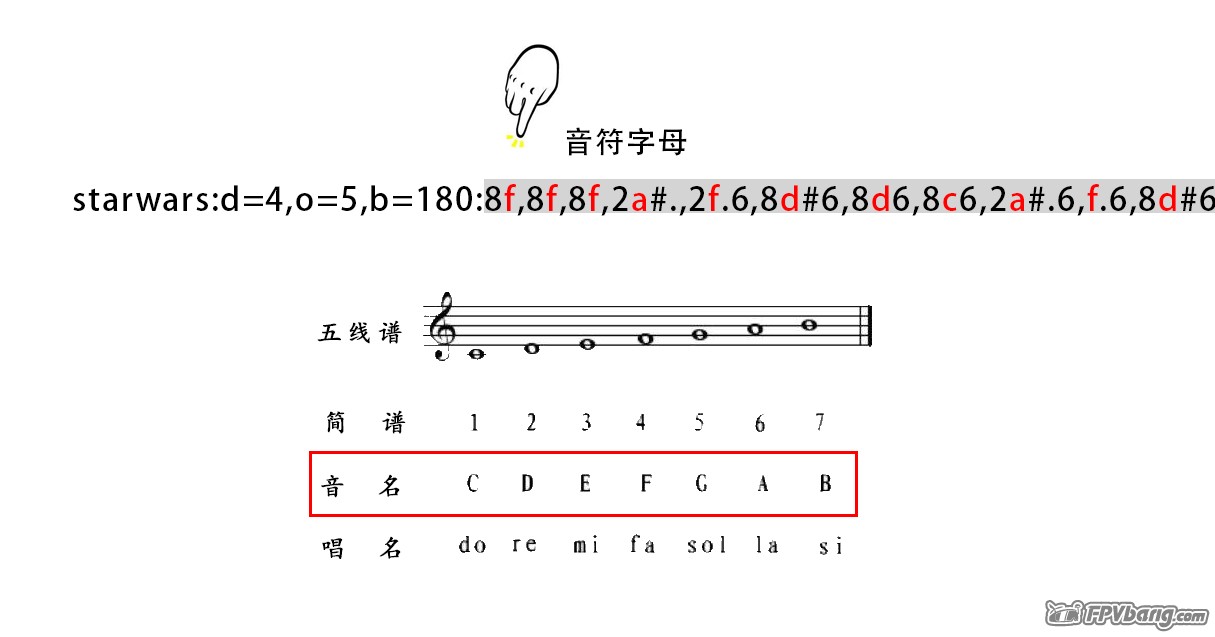

简谱里的1234567分别对应代码里的cdefgab几个字母

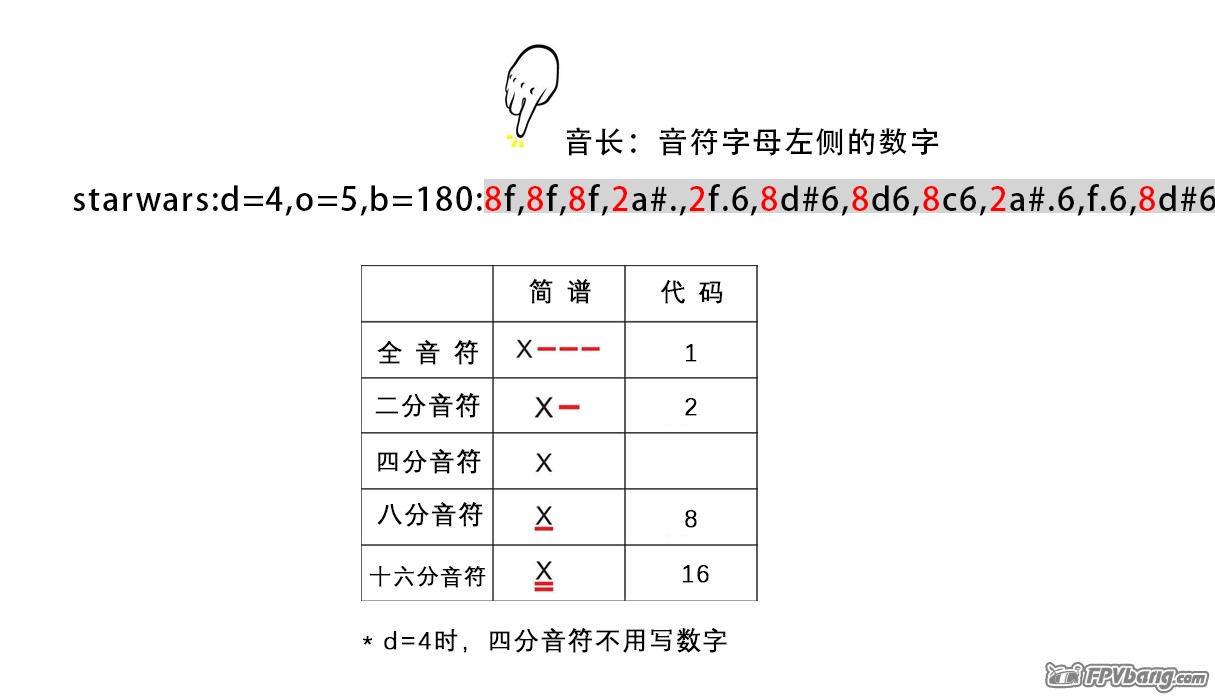

3)旋律代码中的数字是什么意思?
在代码中,我们可以通过在音符字母的左侧加数字来代表音长。
八分音符需加数字8十六分音符需加16如果不加就是默认的四分音符(d=4的情况下)

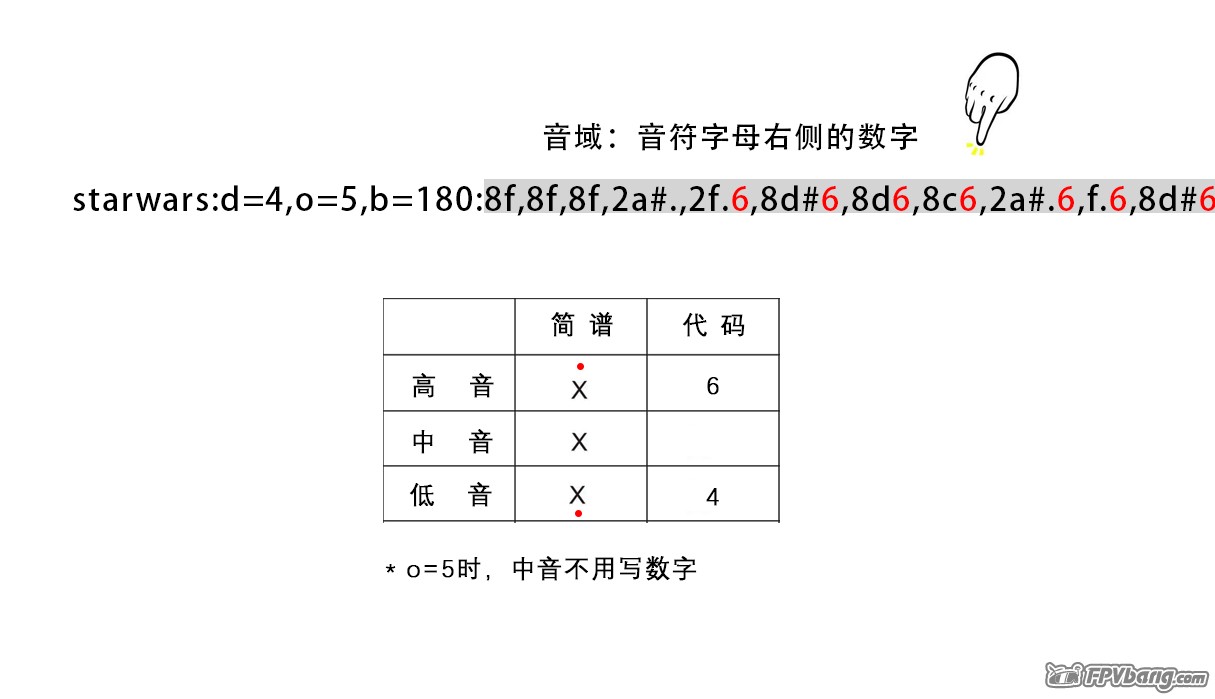

在代码中,我们可以在右侧加数字来代表音域。
高音是6,低音是4,如果什么都不加,就是默认中音5 (0=5的情况下)


4)旋律代码中的符号是什么意思?

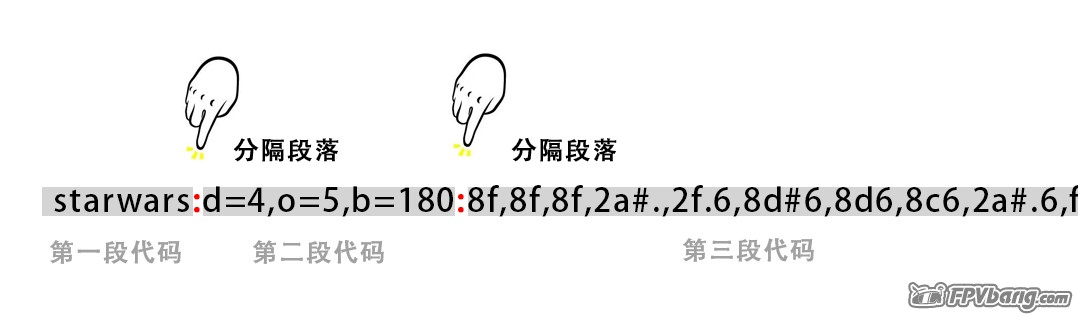

:】分隔符号(必须使用英文符号)
一段旋律代码是由三个部分组成,每段旋律代码用半角的英文冒号【:】进行代码的分隔
【,】分隔符号(必须使用英文符号)
旋律代码的第二部分的节奏,和第三部分的每个音符中间,需要用半角的英文逗号,进行代码的分隔
【=】赋值符号
主要出现在第二部分的旋律代码中用作播放时间速度和音调的调节

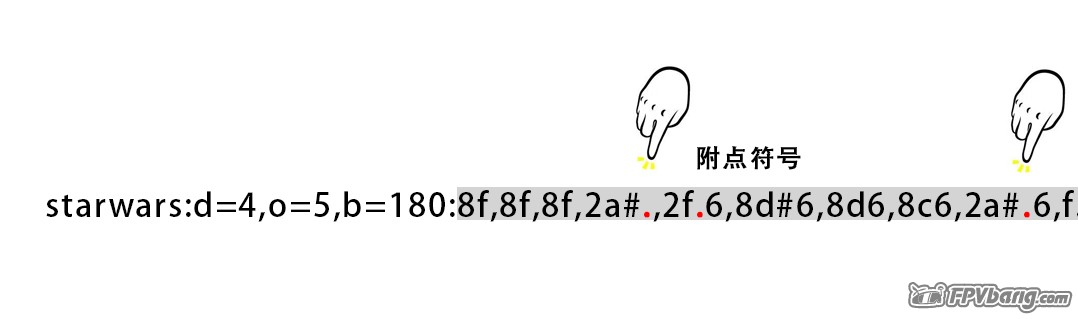

【.】附点符号 (必须使用英文符号)
主要出现在第三部分的旋律代码中代表的是附点音符

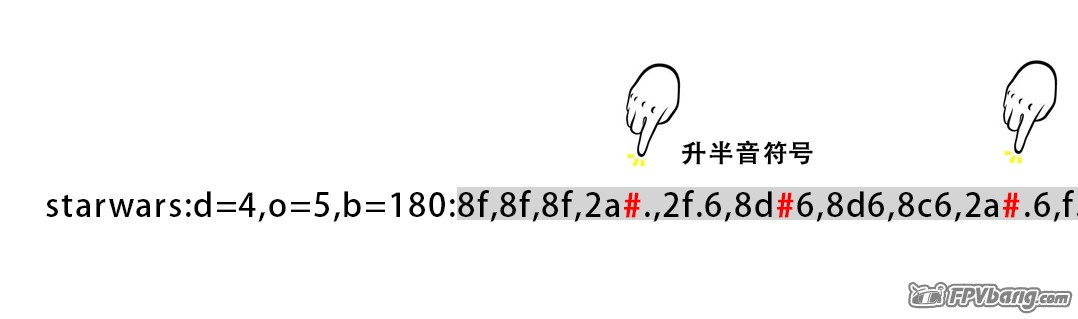

#】升半音符号
主要出现在第三部分的旋律代码中代表的是升半音


5)  两只老虎实操训练

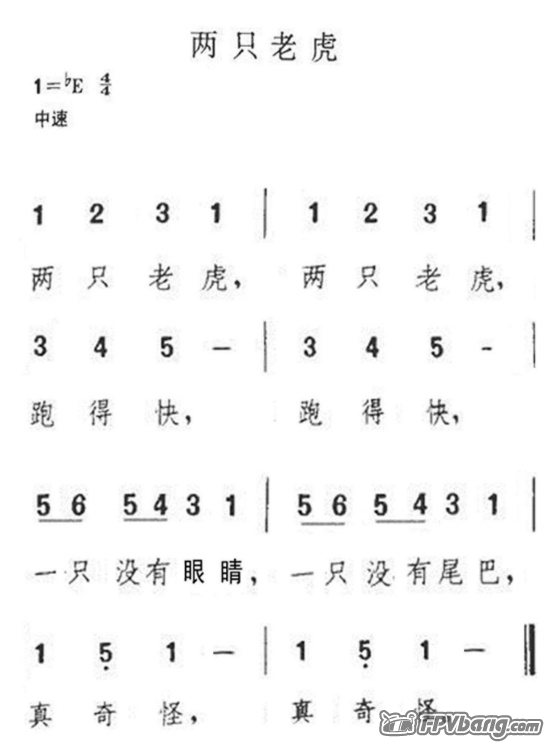

我们先从网上下载两只老虎的简谱,看看怎么把变成代码


第一部分乐曲名称两只老虎
第二部分默认设置d=4,o=5,b=200
第三部分旋律
先把简谱的数字改成字母
( -其中代表延音,我们把同一个音输入两次就行)
变成了
  1. c,d,e,c,c,d,e,c,e,f,g,g,e,f,g,g,g,a,g,f,e,c,g,a,g,f,e,c,c,g,c,c,c,g,c,c
复制代码

再根据旋律的音长
来添加音符字母左侧的数字
( 第三段有八个八分音符 )
  1. c,d,e,c,c,d,e,c,e,f,g,g,e,f,g,g,8g,8a,8g,8f,e,c,8g,8a,8g,8f,e,c,c,g,c,c,c,g,c,c
复制代码

最后检查一下有没有高低音的变化
来添加音符字母右侧的数字
我们选用的原调是5,所以高音=6低音=4
(第四段有两个低音)
  1. c,d,e,c,c,d,e,c,e,f,g,g,e,f,g,g,8g,8a,8g,8f,e,c,8g,8a,8g,8f,e,c,c,g4,c,c,c,g4,c,c
复制代码

Ok,主旋律部分就全部完成了,最终的代码如下:
听听看,有没有那味了
  1. 两只老虎:d=4,o=5,b=200: c,d,e,c,c,d,e,c,e,f,g,g,e,f,g,g,8g,8a,8g,8f,e,c,8g,8a,8g,8f,e,c,c,g4,c,c,c,g4,c,c
复制代码

最后我们点击接受-写入旋律把乐谱烧录进去,就大功告成啦!

只要找到简谱,你也能用这样的方法DIY自己的电调音 !
回复

使用道具 举报

艾克斯 | 2022-2-8 14:26:15 | 显示全部楼层
【CitySky《天空之城》电调代码】
  1. citysky:b=100,o=5,d=4:e,a6,32p,8a6,g,32p,8g,8e,8d,c.,32p,8c.,d,8c,8d,g.,2e
复制代码


【GoodLuck《好运来》电调代码】
  1. goodluck:b=130,o=5,d=4:a,8e6,8d6,32p,d6,8c6,8d6,a,a,32p,a,d6,c6,8a,8g,d,8g,8a,e,e,32p,e,8a,8g,a,32p,8a,8g,a,8d6,8c6,d6,d6,8c6.,32p,16c6,32p,8c6,8d6,8e6,32p,8e6,8d6,8c6,g,8c6,8a,32p,a,a
复制代码


【JOJO《此曲一出非死即伤》电调代码】
  1. jojo:b=200,o=5,d=4:f#,8g,32p,16g,16f#,8e,8d,8e,8d,8c,8b4,8d,8b4,8c,8a4,8b4,8g4,8a4,e4
复制代码


【迪迦《奇迹再现》前奏电调代码】
  1. tiga:b=200,o=5,d=4:8a4,8c,8a,g,8f,p,e,8f,e,8d,8c,8d,8a4,8c,8a,g,8f,p,8e,8f,8e,d.,a4,8c,8a,g,8f,p,e,8f,e,8d,8c,8d,8a4,8c,8a,g,8f,p,8e,f,a,32p,8a,a
复制代码


【精灵宝可梦游戏治愈音效电调代码】
  1. Heal:b=200,o=5,d=4:e,16p,e,16p,8e,16p,8d, 16p,g
复制代码
诺基亚铃声电调代码】
  1. nokia:b=150,o=5,d=4:16g6,16f6,8a,8b,16f6,16e6,8f,8g,16d6,16c6,8e,8g,c6,c6
复制代码

回复 支持 反对

使用道具 举报

杰哥不会飞 | 2022-1-28 21:03:55 | 显示全部楼层
NB
回复

使用道具 举报

艾克斯 | 2022-2-8 14:20:10 | 显示全部楼层
【Toyko-hot四路电调代码】

电调1:
  1. Toykohot-1:b=200,o=5,d=4: 16c6,32p,16c6,32p,16c6,32p,16c6,32p,16c6,32p,16c6,32p,16c6,8b,32p,16b,32p,8c6,16g,32p,16g,8a,16c6,32p,16c6,32p,16c6,32p,16c6,32p,16c6,32p,16c6,32p,16c6,8b,32p,16b,32p,8c6,16g,32p,16g,8a,16c6,32p,16c6,32p,16c6,32p,16c6,32p,16c6,32p,16c6,32p,16c6,8b,32p,16b,32p,8c6,16g,32p,16g,8a,16d,16f,16a,16c6,16d6,16c6,16a,16f,16e,16g,16b,16d6,16e6,16d6,16b,16g
复制代码


电调2:
  1. Toykohot-2:b=200,o=5,d=4: 16a,32p,16a,32p,16a,32p,16a,32p,16a,32p,16a,32p,16a,32p,8a,32p,16a,32p,8a,16e,32p,16e,8g,16a,32p,16a,32p,16a,32p,16a,32p,16a,32p,16a,32p,16a,32p,8a,32p,16a,32p,8a,16e,32p,16e,8g,16a,32p,16a,32p,16a,32p,16a,32p,16a,32p,16a,32p,16a,32p,8a,32p,16a,32p,8a,16e,32p,16e,8g,16d,16f,16a,16c6,16d6,16c6,16a,16f,16e,16g,16b,16d6,16e6,16d6,16b,16g
复制代码


电调3:
  1. Toykohot-3:b=200,o=5,d=4:16g,32p,16g,32p,16g,32p,16g,32p,16g,32p,16g,32p,16g,32p,8g,32p,16g,32p,8g,16d,32p,16d,8e,16g,32p,16g,32p,16g,32p,16g,32p,16g,32p,16g,32p,16g,32p,8g,32p,16g,32p,8g,16d,32p,16d,8e,16g,32p,16g,32p,16g,32p,16g,32p,16g,32p,16g,32p,16g,32p,8g,32p,16g,32p,8g,16d,32p,16d,8e,16d,16f,16a,16c6,16d6,16c6,16a,16f,16e,16g,16b,16d6,16e6,16d6,16b,16g
复制代码

电调4:
  1. Toykohot-4:b=200,o=5,d=4: 16e,32p,16e,32p,16e,32p,16e,32p,16e,32p,16e,32p,16e,32p,8e,32p,16e,32p,8e,16b4,32p,16b4,8c,16e,32p,16e,32p,16e,32p,16e,32p,16e,32p,16e,32p,16e,32p,8e,32p,16e,32p,8e,16b4,32p,16b4,8c,16f,32p,16f,32p,16f,32p,16f,32p,16f,32p,16f,32p,16f,32p,8f,32p,16f,32p,8f,16c,32p,16c,32p,8c,16d,16f,16a,16c6,16d6,16c6,16a,16f,16e,16g,16b,16d6,16e6,16d6,16b,16g
复制代码
回复 支持 反对

使用道具 举报

FPV汤姆猫 | 2022-4-9 17:08:46 | 显示全部楼层
学习了
回复

使用道具 举报

johnsbark | 2022-5-12 11:54:40 | 显示全部楼层
科学的超电磁炮-level5
level5(r):d=8,o=5,b=138:8c6,8b5,8c6,8d6,4e6,8e6,8c7,8b6,16a6,16g6,8g6,8e6,8g6 ,8e6 ,8g6,16a6,4e6,8p,8e6,8f6,16g6,16a6,8a6,8c7,8b6,16a6,16g6,8g6,8d6,8e6,16f6,16e6,4e6

level5(l):d=8,o=5,b=138:4p,4p,8a4,8a4,8e5,16a4,16c5,16e4,8g4,8b4,16e4,16g4,8f4,16a4,16c4, 8g4,16g4,16b4,8c5,8g4,16c5,16g4,16d5,16e5,8d5,16a4,16f4,16d4,16f4,16a4,16c5,8b4,8g4,8d4,16g4,16b4,16c5,16g4,16c4,16g4,16d5,16g4,16e5,16f4
回复 支持 反对

使用道具 举报

cai | 2022-5-19 22:47:18 | 显示全部楼层
感觉1404小电机听起来特别尖
回复 支持 反对

使用道具 举报

cai | 2022-5-21 16:20:45 | 显示全部楼层
《星と君が消えた日》前奏Xin:d=4,o=5,b=200:e,g4,a4,d,2d,p,c,b4,b4,c,g,d,2d,p,c,d,e,g4,a4,d,d,c,b,g,g,g,g,g
回复 支持 反对

使用道具 举报

wws1466007218 | 2022-9-12 15:19:48 来自手机 | 显示全部楼层
那个电脑驱动要怎么选呀?
回复 支持 反对

使用道具 举报

wws1466007218 | 2022-9-12 15:23:58 来自手机 | 显示全部楼层
cai 发表于 2022-5-21 16:20
《星と君が消えた日》前奏Xin:d=4,o=5,b=200:e,g4,a4,d,2d,p,c,b4,b4,c,g,d,2d,p,c,d,e,g4,a4,d,d,c,b,g,g, ...

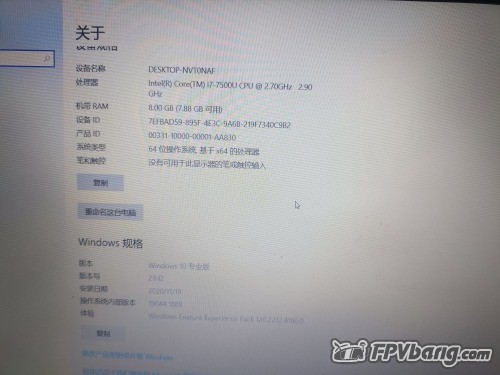

能否帮我看一下,我需要下哪个驱动器?因为,插上数据线没有显示
