F4SD飞控和ELRS接收机怎么连接

[复制链接]
查看2343 | 回复17 | 2022-5-28 21:43:15 | 显示全部楼层 |阅读模式
朋友送了一架飞盈佳乐的F4SD主控穿越机,但是没有接收,手头上只有ELRS的接收机,连接到serial1可以吗?有没有大神知道的?
回复

使用道具 举报

cai | 2022-5-28 22:32:17 | 显示全部楼层

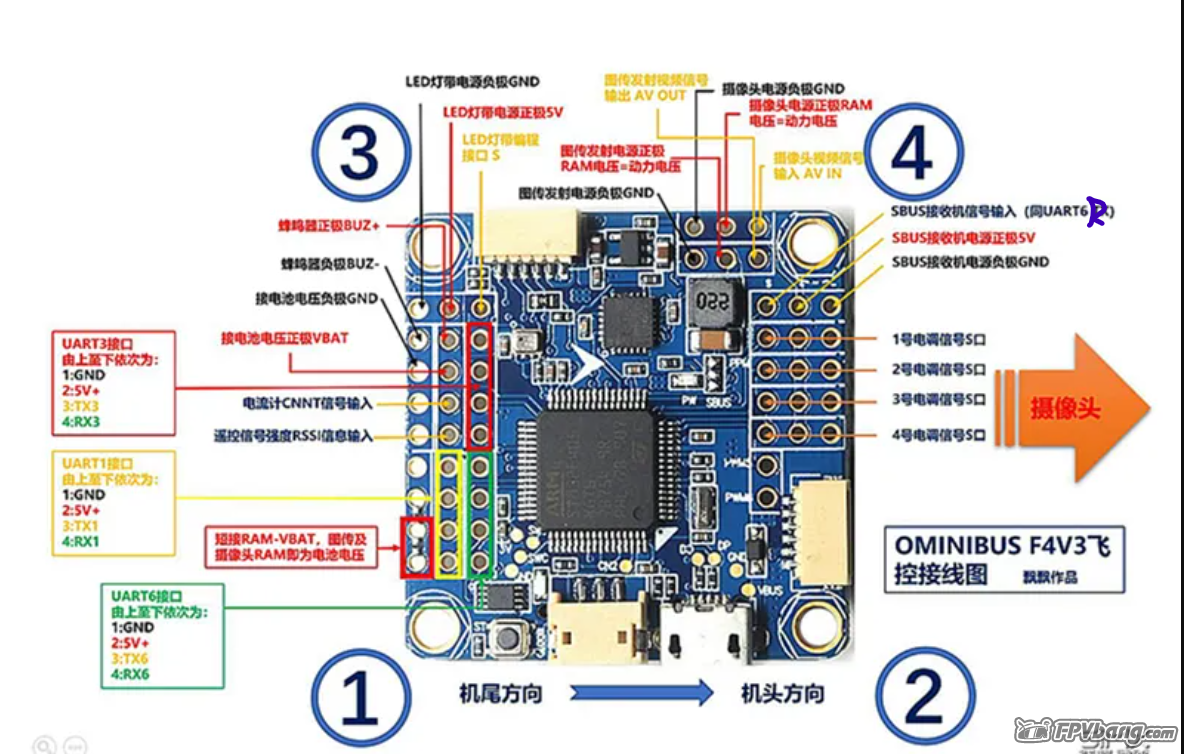

如果你说的F4SD指的是omibusF4V3的话可以参考这张图接到UART6,然后短接为SBUS模式,BF里保持CRSF模式

回复 支持 反对

使用道具 举报

cai | 2022-5-28 22:32:51 | 显示全部楼层
其他串口也可以
回复 支持 反对

使用道具 举报

sanmaodeai | 2022-5-28 23:21:27 | 显示全部楼层
cai 发表于 2022-5-28 22:32
如果你说的F4SD指的是omibusF4V3的话可以参考这张图接到UART6,然后短接为SBUS模式,BF里保持CRSF模式

...

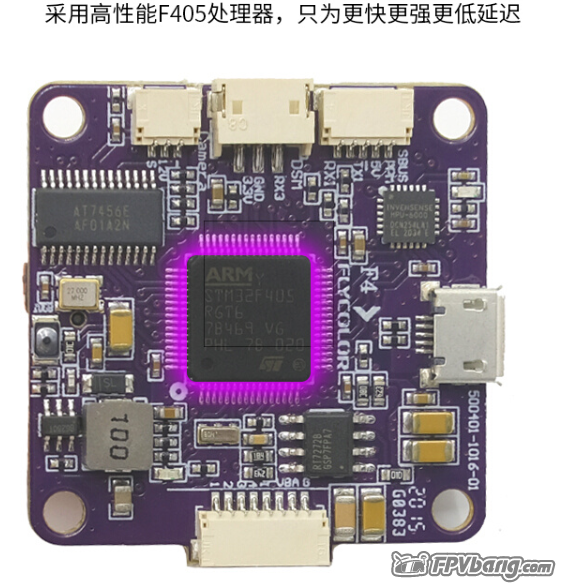

我用的是这个飞控
回复 支持 反对

使用道具 举报

cai | 2022-5-29 08:15:27 | 显示全部楼层
rx1(黄线)接接收机tx,tx1(白线)接接收机rx,-(黑线)接接受机gnd,5v(红线)接接收机vcc,右边两根空着不要管,uart1开启串行数字接收机,选CRSF
回复 支持 反对

使用道具 举报

sanmaodeai | 2022-5-29 14:03:42 | 显示全部楼层
本帖最后由 sanmaodeai 于 2022-5-29 14:11 编辑
cai 发表于 2022-5-29 08:15
rx1(黄线)接接收机tx,tx1(白线)接接收机rx,-(黑线)接接受机gnd,5v(红线)接接收机vcc,右边两根 ...

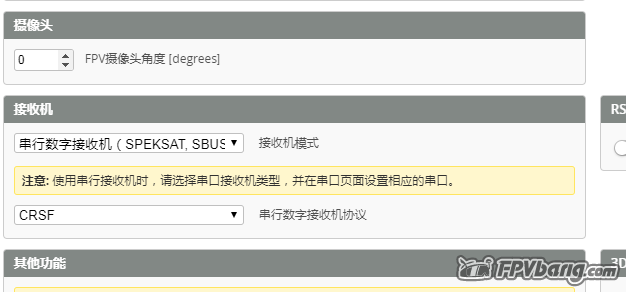

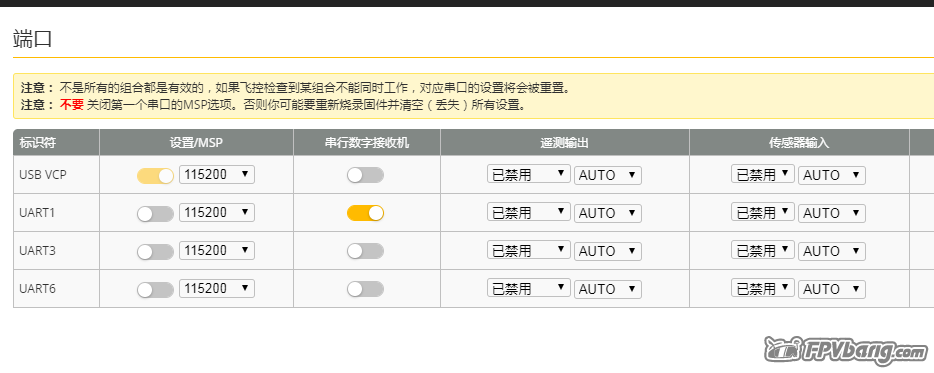

我是这么接的,但是BF上应该怎么设置的?这样设置对吗?
回复 支持 反对

使用道具 举报

cai | 2022-5-29 16:31:49 | 显示全部楼层
应该是的(固件救活了?)看看对完频后打杆接收机界面有没有反应,有反应就肯定对了
回复 支持 反对

使用道具 举报

sanmaodeai | 2022-5-30 18:51:13 | 显示全部楼层
cai 发表于 2022-5-29 16:31
应该是的(固件救活了?)看看对完频后打杆接收机界面有没有反应,有反应就肯定对了 ...

固件救活了,用了老的4.1.1固件更新完成之后所有数据都有上传了,刷到4.3.0就又不行了
回复 支持 反对

使用道具 举报

cai | 2022-5-30 20:30:28 | 显示全部楼层
端口没有映射?
命令行如下
resource SERIAL_TX 1 某引脚
resource SERIAL_RX 1 某引脚
具体引脚在老版本命令行输入get活得
其他端口映射同理
回复 支持 反对

使用道具 举报

sanmaodeai | 2022-6-2 22:30:32 | 显示全部楼层
cai 发表于 2022-5-30 20:30
端口没有映射?
命令行如下
resource SERIAL_TX 1 某引脚

老版本输入get之后打印了很多数据,然后要一个个输入吗?还是直接导入即可?
回复 支持 反对

使用道具 举报
