2.4G高频头新选择——Happymodel ES24TX与Happymodel EX2使用说明

[复制链接]
查看17087 | 回复3 | 2021-7-6 15:50:32 | 显示全部楼层 |阅读模式
本帖最后由 FUNS2304 于 2021-7-9 21:15 编辑

一、2.4G高频头新选择

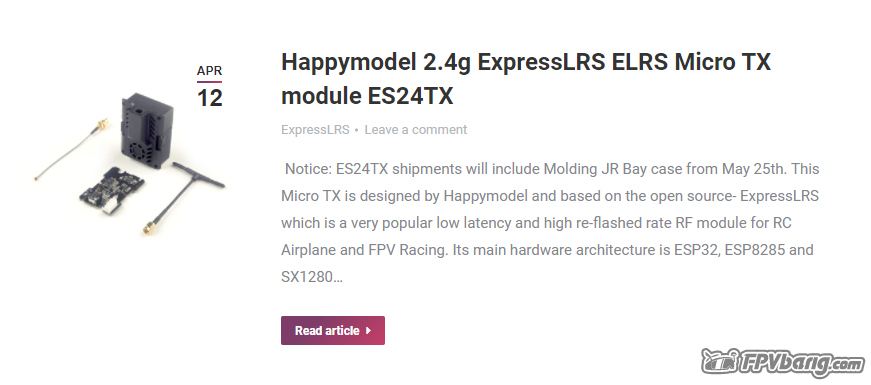

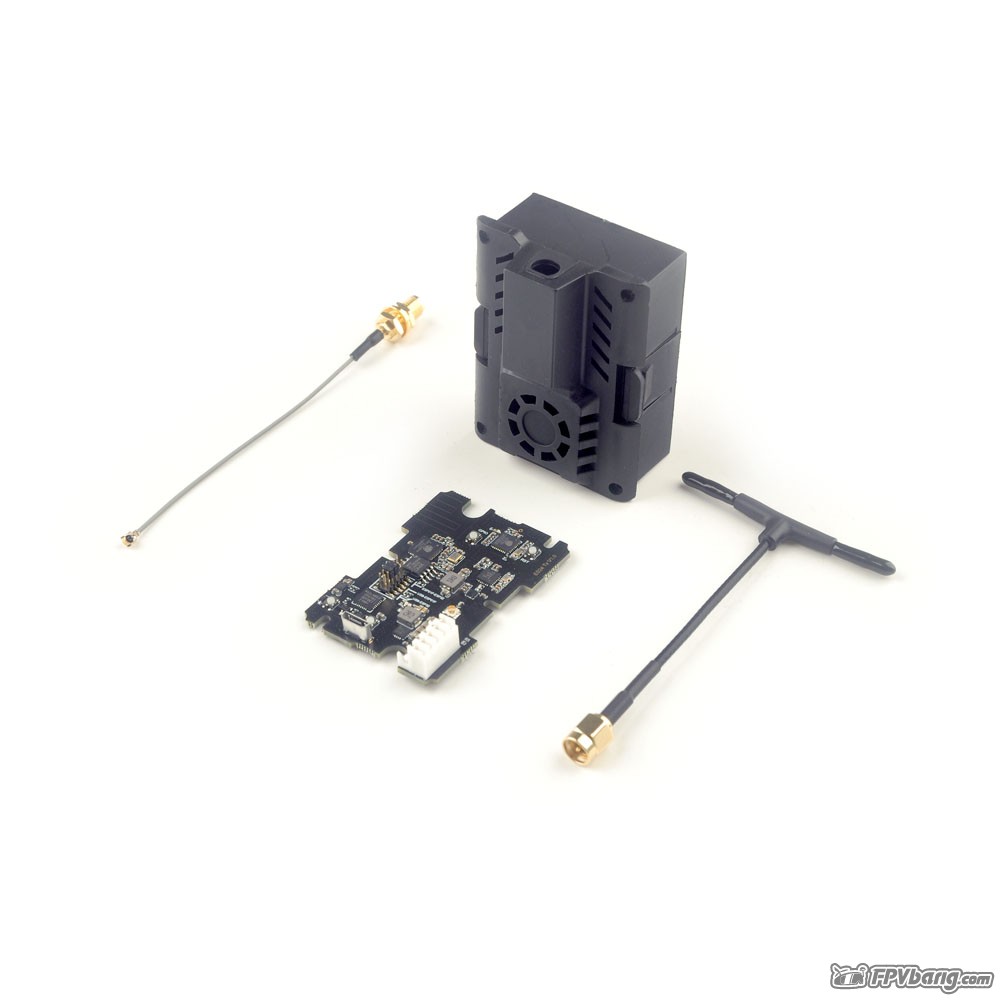

今年四月份Happymodel家刚上线了一款新的2.4G高频头模块,这个高频头模块是Happymodel基于ExpreesLRS开源程序,提供的一套完整的解决方案出厂前已经预装了Expresslrs固件,你只需要拥有一个支持Opentx的遥控器就可以即插即用。


ExpressLRS是什么?
ExpressLRS是当前非常流行的一款开源程序,旨在实现更低的延迟和更广的范围。目前经常被应用于RC飞机和FPV Racing上

  • 它的主要硬件架构是ESP32,ESP8285 和 SX1280 RF芯片,这几款芯片都可以在国内进行量产,具有一定价格优势

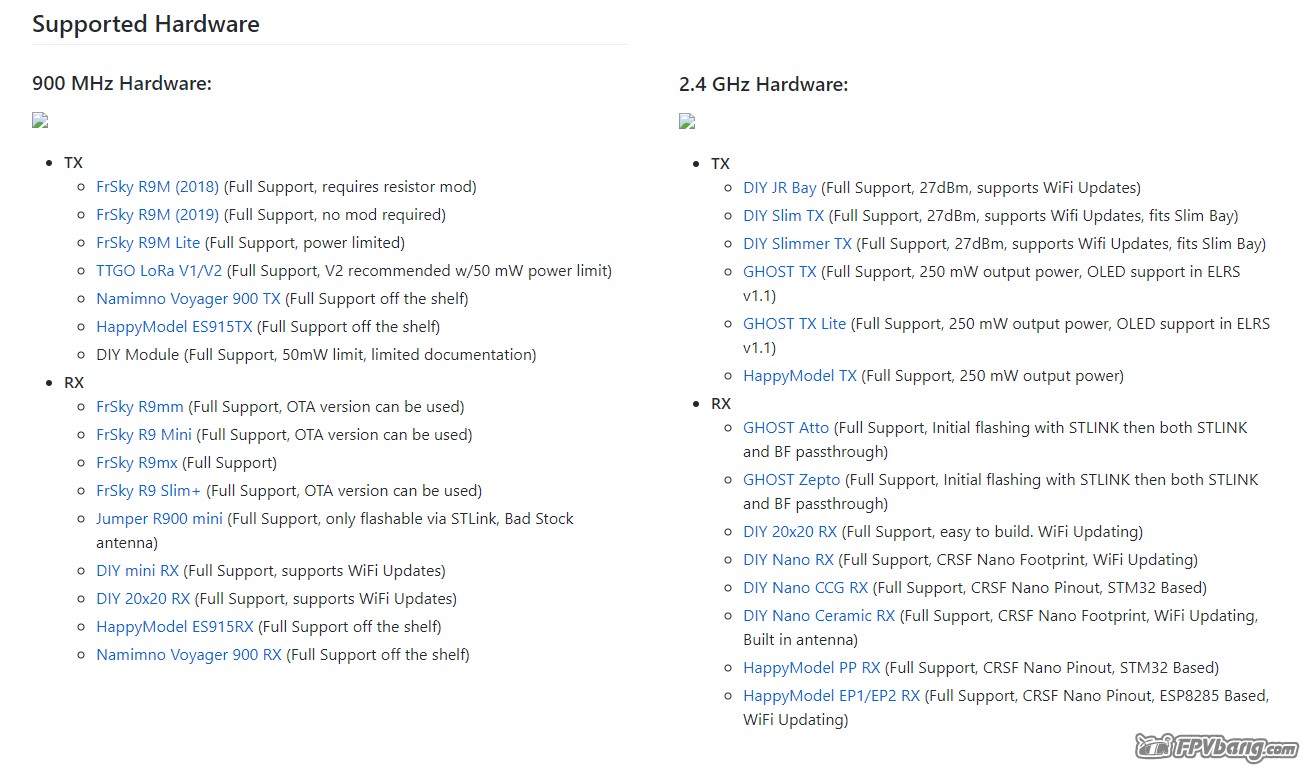

  • 支持广泛的硬件平台以及两个频率选项
  • 未标题-1.jpg
  • 特点就是在更远的范围和更低的延迟中做一个平衡


【上手体验感受分享】
  秉着对ExpressLRS的好奇,我购入了这款新的高频头模块进行体验,并跟大家分享一下关于这款高频头的使用体验。


  从实际体验的结果来看,这款ES24TX 2.4G Micro TX高频头模块有其特点也有缺点:

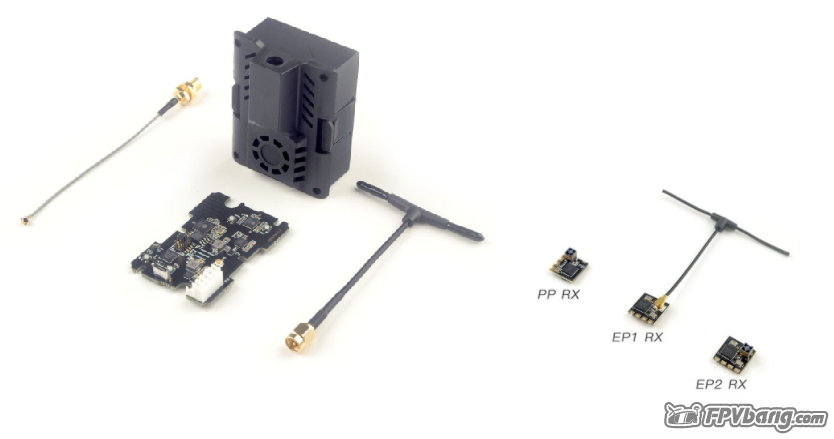

  特点:HappymodelES24TX  与 Happymodel ep2  通过刷写固件的方式,实现自动对频,即使更换遥控器,也可以即插即用。EP2接收机为陶瓷天线,体积小巧。
  缺点:刷写固件的过程较为复杂,接收机端接脚无标注,需要借鉴外网教程。下载固件时,需要科学上网,对普通玩家并不友好。


那么接下来就跟大家分享一下组装和遥控器调参的详细步骤,以便有兴趣的朋友快速上手。



二、组装
1. 将接收端电路板装入高频头盒中,使用宽尾螺丝固定。
2. 天线馈线的螺母头为带平边的圆形,插入对应孔位,使用螺母锁紧。
3. 连接天线与电路板,使用自攻螺丝连接两部分塑料件。
4. 将高频头插入遥控器底座。


三、遥控器调整

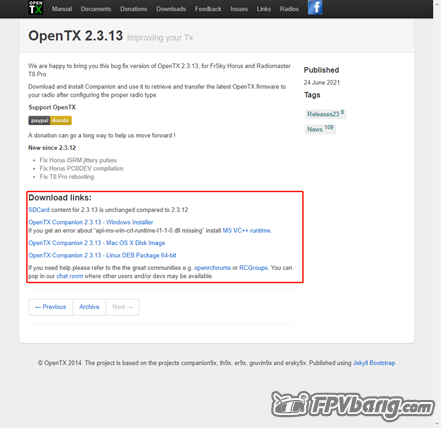

1.      升级遥控器固件至最新稳定版(2.3.13),打开http://www.open-tx.org/downloads,根据你所使用的pc的系统选择下载最新的OpenTXCompanion。

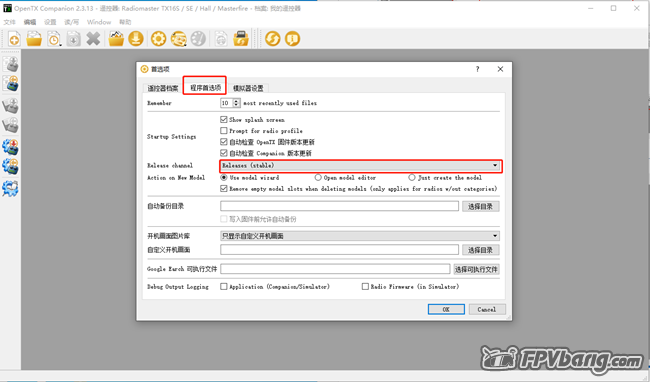

2.      安装并打开后按照如下选择下载遥控器相应的固件





3.      将遥控器进入固件书写模式,T1、T4向中间拨动的同时,将遥控器开机,并连接到pc

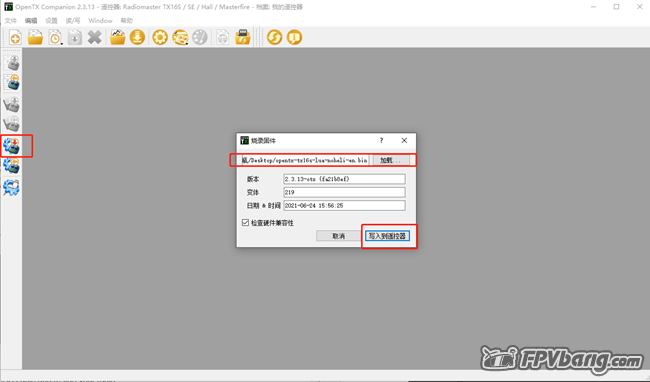

4.      使用pc将下载好的固件写入遥控器,若开机后丢失了之前设置的飞行模型,需要下载刷写的固件相应版本的SD卡文件,直接复制到遥控器的SD卡中选择覆盖文件。(第二步第三图中)




5.      下载ExpressLRS 软件(https://github.com/ExpressLRS/ExpressLRS-Configurator/releases),
安装后开启,选择最新的,对应的,高频头、接收机固件
                                        高频头: HappyModel_ES24TX_2400_TX_via_WIFI、
                                        接收机: HappyModel_EP_2400_RX_via_WIFI
     此过程需要科学上网!!!使用全局模式
下载expresslrs编译工具ELRS.lua(可在所选固件的下方点击下载)。将ELRS.lua移动到遥控器SD卡,scrpits文件夹下的tools文件夹中。

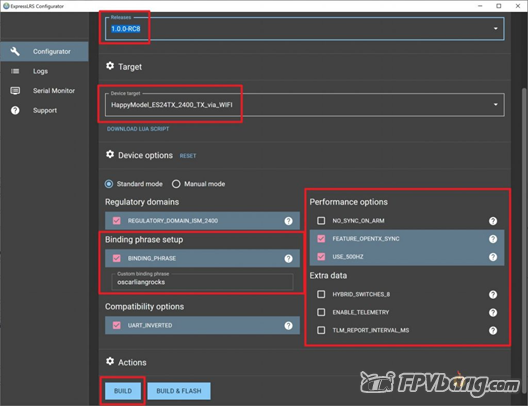

6.      选择相应的选项,设置连接密码,点击最下方BUILD,不要点击BUILD&FLASH

有关右侧的选项解释:
  • 第一项:竞速玩家选择打钩,远航玩家选择不打勾
  • 第二项:必选
  • 第三项:500Hz刷新,系统特色,必选
  • 第四项:打钩:允许使用三段开关,不打构:不允许使用三段开关
  • 第五项:打钩:启用数据回传,不打构:不启用数据回传
  • 第六项:暂时不需要使用

注意: BUILD固件的过程中,初次运行时,可能会报错“缺少相应的运行环境”,软件会自行处理,耐心等待即可。
7.      下载完成后更改bin文件的名字,保存在有WiFi功能的手机或电脑中,手机推荐手机用户使用数据线传输到手机根目录,便于查找。

8.      打开遥控器,选择一个模型,关闭内置接收机,打开外部接受机,协议选择CRSF,可看到高频头亮起红色灯光。

9.      通过遥控器长按system ,在tools工具中,找到ELRS,打开后选择右下角WIFI update,使用WiFi功能的手机或电脑连接WiFi,密码:expresslrs

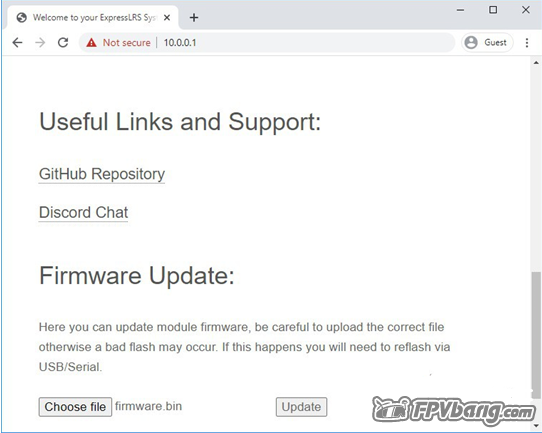

10.  打开网址10.0.0.1,选择对应TX、RS文件,点击update。(请耐心等待这一过程)

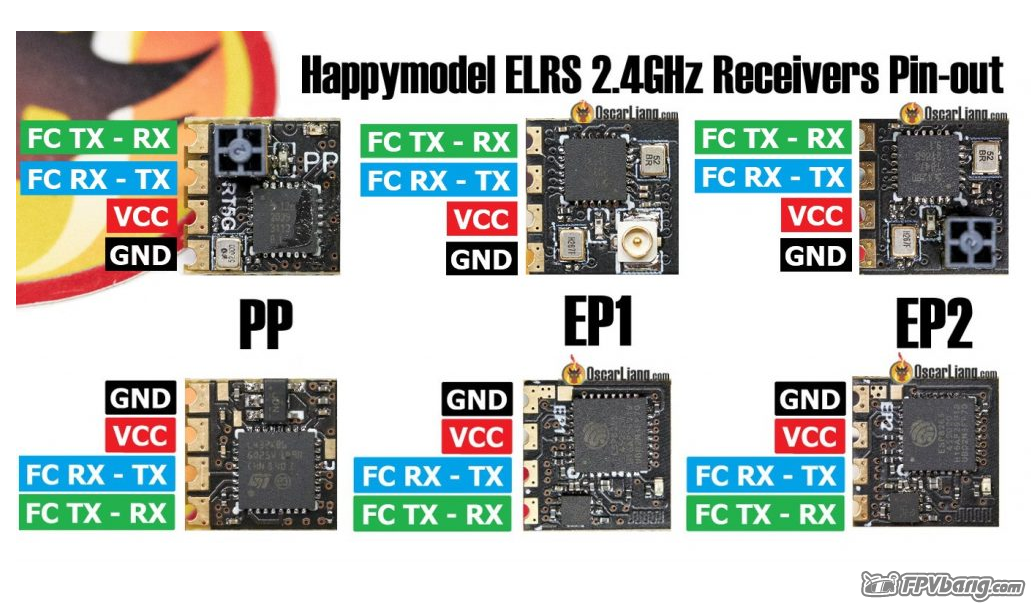

11.  连接接收机至飞机,或使用5v电源给接收机通电。接收机连接方式与黑羊的引脚定义想同,使用同样的连接方式即可,注意分清接收机的正反面


12.  接收机通电后前20秒为橙色灯慢闪为对频模式,之后便为橙色灯快闪,表示进入刷写固件模式,使用WiFi功能的手机或电脑重复步骤10,上传接收机固件,重新上电后,若橙色灯常亮,则为对频成功。
