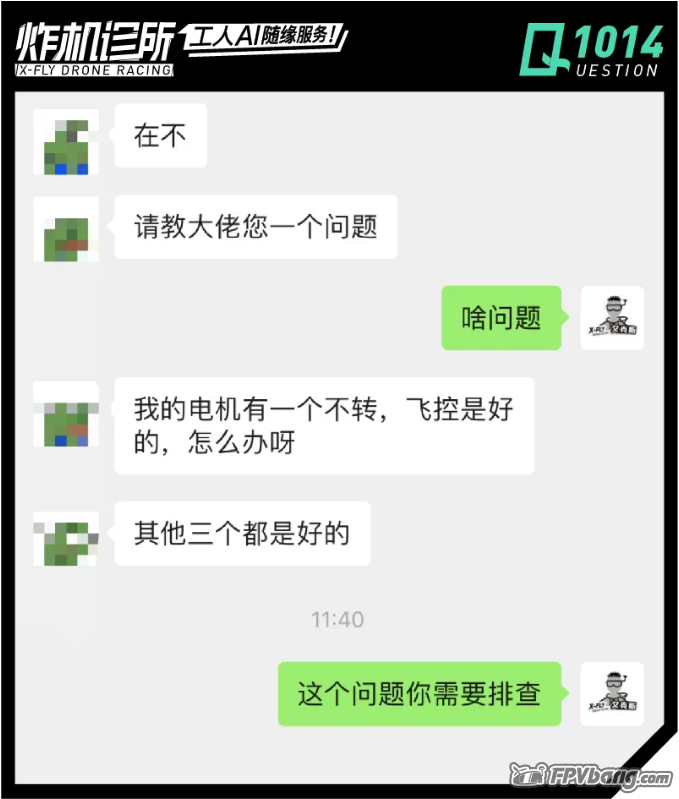

Hi大家好，我是穿越机一哥 艾克斯 萌新入坑总会遇到各种穿越机故障，卑微地去问圈里大佬，得到的回复多半是去！排！查！ 本词荣登艾哥年度最常用关键词 可是作为萌新，穿越机都没摸几次，排查个啥？咋排查？？
接下来转载热心网友@艾克斯（aikesiXDR）给萌新萌带来的硬核干货之故障排查大法
秘诀就是你需要了解穿越机各个系统的工作流程，不BB了，直接ACTION。

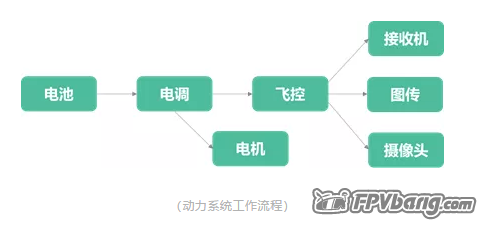

· 供电系统 一般来说穿越机的供电系统流程是：电池给电调供电，电调除了给电机供电，也给飞控供电，再由飞控给接收机以及图传和摄像头供电。
· 图传系统 图传系统的工作流程是：摄像头捕捉画面，然后由飞控控制，将画面传输到图传上，再通过图传天线，将画面传输到屏幕上。

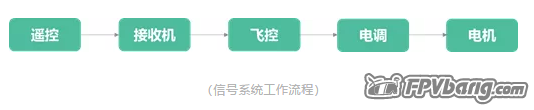

· 信号系统 穿越机是通过遥控器天线来传输信号给接收机，接收机接收到信号后传输给飞控，飞控相当于无人机的大脑，电调听从飞控的指示，电调收到执行命令后分配给电机供电。
了解了各个系统流程后

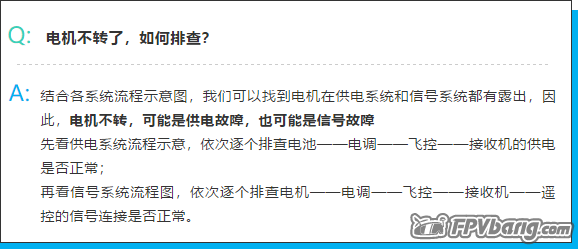

接下来进入实战，回到开篇那个问题

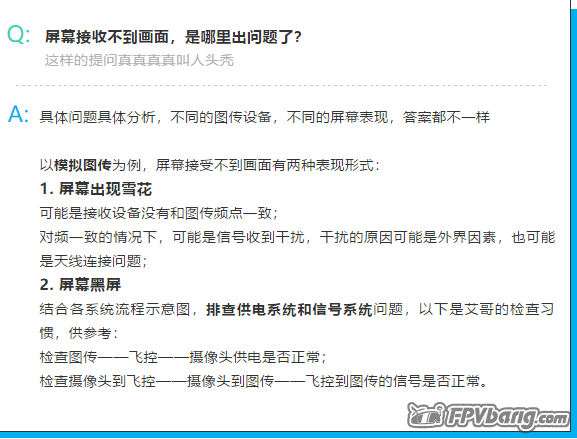

根据流程图排查故障是一个简单的方法论，但实际上飞手们会遇到各种千奇百怪的问，那么艾哥再贡献出一个秘籍：具体问题具体分析，实战演练，感受一下。 有了这个故障排除大法 是不是感觉自己可以轻松晋级王者了？
课后作业了解一下
Q：数字图传的屏幕接收不到画面，应该如何排查？
艾哥提示：参考模拟图传示例，结合数字图传特点，供电系统和信号系统都需要检查
|
