很多新手在装机过程中遇到的第一个看不懂的说明书可能就是：接线图，接错线导致短路烧毁，造成经济损失的惨烈场面屡见不鲜。 但看懂接线图是入门穿越机的基本功之一。

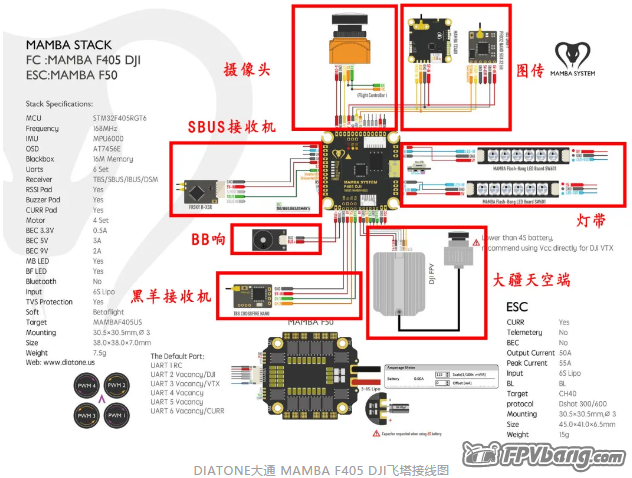

本次看图连线教程使用DIATONE大通出品兼容模拟图传，同时支持大疆数字图传直插或焊接的MAMBAF405 DJI飞塔接线图做演示，共分四部分讲解： 摄像头、图传、接收机和DJI天空端

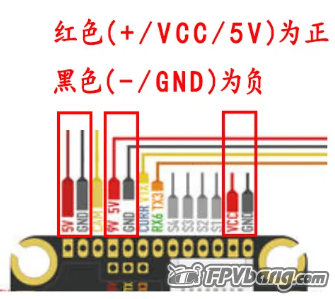

课前焊接小TIPS： 1. 根据不同品牌的产品，接线图各部分可能会给到多种接线方案，但我们只要根据自己的设备，选择对应的即可。如果你配备的接收机是CROSSFIRE协议，那么，只看对应协议的接线方法即可。 2. 关于线的颜色： 红线代表正极，在接线图中通常用+号、VCC或具体供电电压等表示； 黑线代表负极，使用-号或GND等表示； 信号线通常用其他颜色表示，每款产品的颜色标注可能不同，焊接时注意根据产品接线图进行区分。
01 摄像头部分
大多数情况下摄像头接线为三根，分别为正负极与视频信号线。

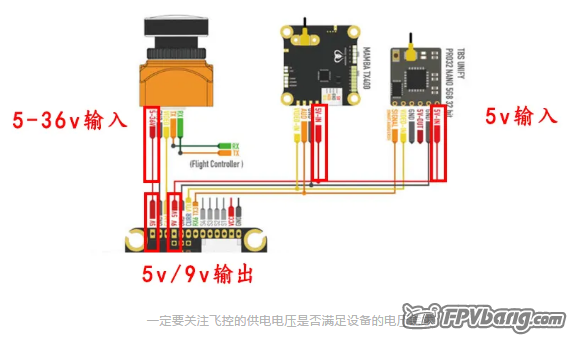

在接线时，需留意飞控的供电电压——即接线图或电路板上标注的几伏是否满足摄像头的电压需求，在安装其他配件时亦是如此，以免发生供电不足，设备不工作，或者电压过高击穿烧毁的人间惨剧。
最后，将视频信号线对应飞控上的CAM标示，即摄像头Camera端口，焊接完成即可。
02 图传部分

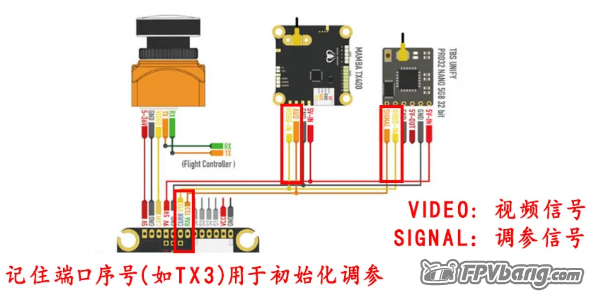

图传部分一般有四根接线，连接好对应的正负极后，需连接对应的视频信号VID（Video）与调参信号线（如黑羊的S.A即SmartAudio协议等）
视频信号线传输经飞控处理和带有OSD的图像信号，调参信号线则负责控制图传进行快速调参。
请记住其所连接的端口序号，即电路板上的数字（如TX3），便于在装机完成，进行初始化调参时，开启对应端口的外设图传协议。
除正负极的颜色是红黑色，每个产品的视频信号、调参信号的连线颜色可能存在一定的差异，具体请仔细阅读产品的接线图，学会举一反三！
03 接收机部分

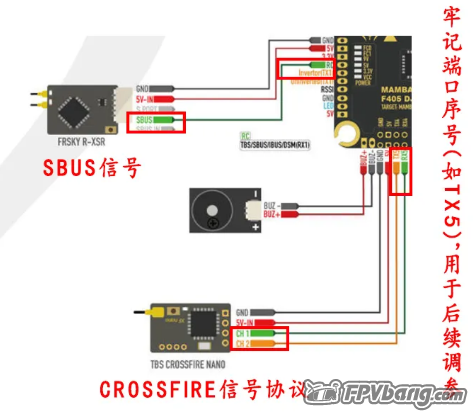

接收机部分一般有3-4根接线，跟上一个步骤一样，除连接正确的供电外，还需要按照接线图，连接信号线到正确的位置。
同时，也要牢记其端口序号（如TX5），以便调参时，打开对应端口的串行数字接收机开关。
04 DJI天空端部分 DJI天空端提供了一套近几年比较热门的数字图传解决方案。它自带一个图传和一个摄像头，相比传统的模拟图传，输出的是高清数字信号。

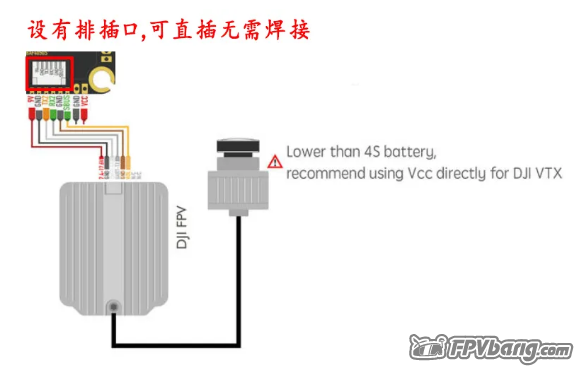

市面上多数兼容DJI数字图传的飞控，都预设有对应的插口，一步到位，免去了焊接图传和摄像头的烦恼，极大地降低了因为焊工不熟练，导致飞控损毁的情况发生。
当然，如果你是个老焊工，不想使用排插，或者你的飞控上没有配备排插，也可以使用焊线的方式将天空端与飞控连接。
重要的是，请记住天空端所连接的端口序号，开启OSD时用得上！
总结一下今天的学习思路： 1. 根据线的颜色，分辨每根线对应的意义 如：红正黑负，黄色一般代表信号线 2. 匹配合适的电压需求
3. 记住图传、接收机的端口序号，方便后续调参
当然，不同的产品接线图之间也有细微的差异，需要具体情况具体分析。但只要你学会了看接线图的思路，能够举一反三，就能顺利焊接飞塔了。
|
